[Istio] istioctl 로 쿠버네티스 클러스터에 istio 설치하기

 안녕하세요. 이 글에서는 istioctl을 사용해서 쿠버네티스 클러스터에 istio를 설치해 보겠습니다. istio는 여러가지 방법으로 설치할 수 있는데요, 추가 설치 방법에 대해서는 Which installation method should I use? 문서를 참고해 보시기 바랍니다. 본문에서 이어지는 설치 프로세스는 Istio / Getting Started 문서를 참고하여 작성되었습니다. 설치 전에 쿠버네티스 클러스터가 준비되어 있어야 하고, 아래 내용은 쿠버네티스 API 서버에 접근 가능한 Linux 호스트에서 진행해야 합니다. 쿠버네티스 설치 과정은 여기에서 확인하실 수 있습니다.

---

Download Istio

 먼저 istio 설치 파일을 다운로드합니다. 다음과 같이 최신 istio 릴리즈 파일을 다운로드할 수 있습니다. ISTIO_VERSION 에 특정 버전을 명시하여 다운로드할 수도 있습니다. 특정 쿠버네티스 클러스터의 버전과 호환 가능한 istio 버전은 Istio / Supported Releases 문서에서 확인할 수 있습니다.

$ curl -L https://istio.io/downloadIstio | sh -

$ curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.13.1 TARGET_ARCH=x86_64 sh -

 그 다음 istioctl 바이너리 파일을 편히 사용하기 위해 PATH에 추가해줍니다.

$ cd istio-1.13.1
$ export PATH=$PWD/bin:$PATH



Install Istio

 istio를 본격적으로 설치하기 전에, 클러스터가 설치 가능한 상태인지를 istioctl x precheck 명령으로 점검할 수 있습니다. 실행 결과가 아래와 같이 나타난다면 클러스터에 문제가 없고 설치를 진행할 수 있습니다.

$ istioctl x precheck
✔ No issues found when checking the cluster. Istio is safe to install or upgrade!
  To get started, check out https://istio.io/latest/docs/setup/getting-started/

 istio를 설치할 때에는 프로파일을 사용할 수 있습니다. 여기서는 demo 프로파일을 이용하여 설치하겠습니다. 프로파일에 대한 자세한 내용은 Istio / Installation configuration 문서에서 확인할 수 있습니다. 성공적으로 설치한다면 터미널에서 아래와 같은 콘솔 출력을 확인할 수 있습니다.

$ istioctl install --set profile=demo -y
✔ Istio core installed
✔ Istiod installed
✔ Egress gateways installed
✔ Ingress gateways installed
✔ Installation complete

 설치가 완료되었습니다!



Deploy the sample application

 이제 istio의 여러 기능을 실습해볼 수 있는 bookinfo application을 배포해보겠습니다. 우선 default 네임스페이스에서  새로 생성되는 Pod에 자동으로 proxy 컨테이너를 주입하도록 네임스페이스에 sidecar injection 설정을 합니다.

$ kubectl label namespace default istio-injection=enabled
namespace/default labeled

 그 다음 istio 설치 경로 아래에 존재하는 sample manifest 파일을 활용하여 bookinfo application을 배포합니다.

$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml
service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
deployment.apps/reviews-v2 created
deployment.apps/reviews-v3 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created

 배포가 완료된 이후 kubectl get 명령을 통해 Pod의 READY 상태가 모두 2/2 로 표시되는지 확인합니다. sidecar injection 설정에 의해 서비스 컨테이너 외에 Envoy proxy 컨테이너가 더해져 1개의 Pod당 2개의 컨테이너가 준비된 것을 확인할 수 있습니다. 이 단계에서 만약 READY 상태가 1/1 로 표시된다면 bookinfo application이 배포된 네임스페이스에 sidecar injection 설정이 제대로 이루어지지 않은 것입니다.

$ kubectl get pods
NAME                              READY   STATUS    RESTARTS   AGE
details-v1-558b8b4b76-2llld       2/2     Running   0          2m41s
productpage-v1-6987489c74-lpkgl   2/2     Running   0          2m40s
ratings-v1-7dc98c7588-vzftc       2/2     Running   0          2m41s
reviews-v1-7f99cc4496-gdxfn       2/2     Running   0          2m41s
reviews-v2-7d79d5bd5d-8zzqd       2/2     Running   0          2m41s
reviews-v3-7dbcdcbc56-m8dph       2/2     Running   0          2m41s

 모든 Pod가 준비 상태가 되면 ratings 컨테이너 내에서 curl 명령어를 통해 productpage를 호출해봅니다. 아래와 같이 나타난다면 정상적으로 호출이 이루어진 것입니다.

$ kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"
<title>Simple Bookstore App</title>

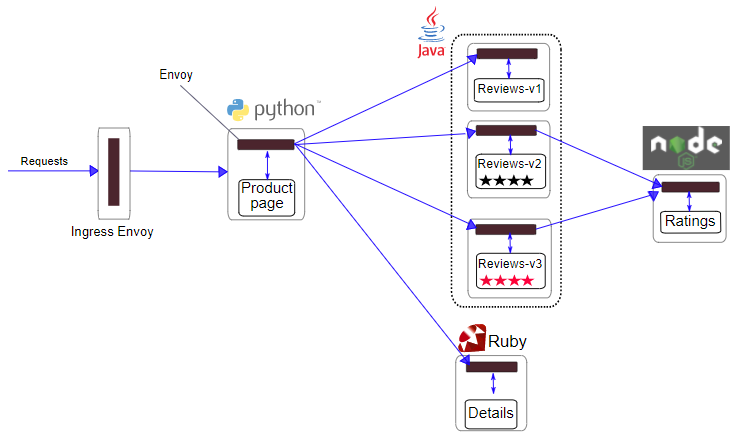

 각 Pod에 proxy 컨테이너가 주입된 후 bookinfo application의 구성은 아래와 같습니다. 맨 앞단에서의 사용자 요청을 수신하는 Ingress Envoy(istio-system 네임스페이스의 istio-ingressgateway Pod)가 있고 그 뒤로 각각의 microservice가 위치해 있습니다.



Open the application to outside traffic

 하지만 아직까지는 외부 사용자 요청을 받을 수 없는 상태입니다. 트래픽은 Ingress Envoy Pod까지 도착하지만, 이 Pod는 트래픽을 Product page로 보내야 할 지, Review로 보내 처리해야 할 지 알 수 없는 상황입니다. 이제부터 이 Pod에게 트래픽을 어떻게 보내야하는지 알려주겠습니다. 아래와 같이 istio CRD(Custom Resource Definition)인 Gateway 및 Virtual Service를 구성합니다.

$ kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

 구성이 잘 되었고 특별한 이슈가 없는지 확인해봅니다.

$ istioctl analyze
✔ No validation issues found when analyzing namespace: default.



Determining the ingress IP and ports

 구성이 끝났으니 이제 직접 브라우저를 통해 요청을 보내보겠습니다. 저는 AWS EC2에 쿠버네티스를 설치했으므로 INGRESS_HOST에 ELB 주소가 저장됩니다.

$ export INGRESS_HOST=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].hostname}')
$ export INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].port}')
$ export SECURE_INGRESS_PORT=$(kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="https")].port}')
$ export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

 echo 명령을 통해 올바르게 Gateway 주소 정보를 불러왔는지 확인합니다. 여기서 나타나는 주소는 할당받은 ELB 주소에 따라 다르게 나타납니다.

$ echo $GATEWAY_URL
adb23bfaaeed412bbcc0011ec29fa0b-1307710956.ap-northeast-2.elb.amazonaws.com:80

 주소 정보가 제대로 구성되었다면 /productpage 페이지를 웹 브라우저에서 호출해 실제로 접속이 가능한지 확인합니다.

$ export BOOKINFO_URL=$GATEWAY_URL:"/productpage"
$ echo $BOOKINFO_URL
adb23bfaaeed412bbcc0011ec29fa0b-1307710956.ap-northeast-2.elb.amazonaws.com:80:/productpage

 자, 여러분은 istio 설정을 통해 bookinfo application의 productpage를 호출하는데 성공하였습니다! 다음 글에서는 대표적인 몇가지 istio CRD를 살펴보고 이를 활용해 istio의 모니터링 도구들인 prometheus, kiali, grafana에 접속이 가능하도록 구성해보겠습니다.

---

Remove sample application

 아래 내용은 실습을 하면서 생성한 자원을 삭제하는 절차를 보여줍니다. 라우팅 규칙과 관련된 CRD를 포함하여 bookinfo application을 클러스터에서 삭제합니다.

$ samples/bookinfo/platform/kube/cleanup.sh

 아무런 리소스도 남아있지 않는지 확인합니다.

kubectl get virtualservices   #-- there should be no virtual services
kubectl get destinationrules  #-- there should be no destination rules
kubectl get gateway           #-- there should be no gateway
kubectl get pods              #-- the Bookinfo pods should be deleted
